Почему многие дачники и строители до сих пор делают контур заземления в форме треугольника

Когда речь заходит об организации электрической сети на даче, рано или поздно встаёт и вопрос об организации заземления. Некоторые хозяева по наивности или недальновидности считают, что обойтись можно и без него. На самом деле это не так. Уж элементарный «треугольник» сделать может даже подросток! Собственно, о нём-то сегодня и пойдет наша речь. А именно о том, почему контур заземления делают именно таким, а не круглым или квадратным, например.





Напряжение сети, необходимое для работы электроприборов и оборудования, – опасно для человека. В нормальной ситуации все токоведущие части изолированы не только от человека, но и от металлического корпуса устройства. Однако, если изоляция будет нарушена, на корпусе устройства образуется опасное напряжение. Контакт человека с таким устройством неизбежно закончится тяжелой травмой, способной в том числе привести к летальному исходу. Для того чтобы исключить возможность подобного развития событий, сеть должна быть оснащена заземлением. При наличии последнего опасный ток будет «стекать» по проводящему контуру в землю, не причиняя никакого вреда человеку. Главное, чтобы при этом заземляющий контур обладал допустимым параметром сопротивления. Например, для сетей 0.4 Кв сопротивление не должно превышать 4 Ом.

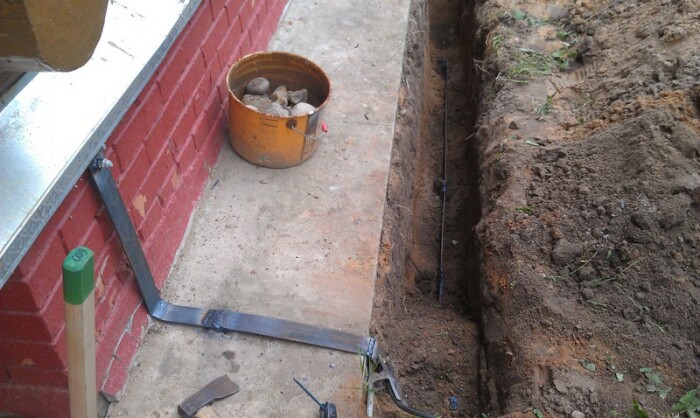

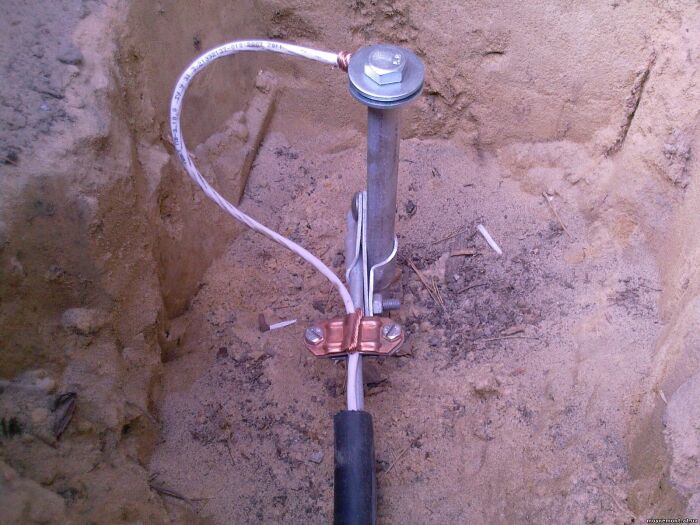

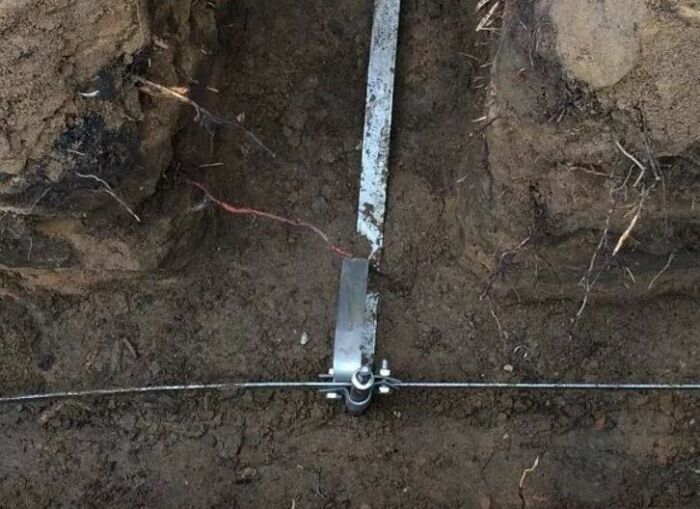

На сегодняшний день существует несколько популярных форм контура заземления, используемых в том числе в дачном хозяйстве. Чаще всего применяется линейное, модульно-штыревое и треугольное заземление. Всё перечисленное отличается в первую очередь формой и способом организации, от которых напрямую зависит эффективность работы заземляющего контура. Так, модульно-штыревое заземление состоит из стальных 1.5-метровых стержней с латунными муфтами. Подобная конструкция на сегодняшний день считается одной из наиболее эффективных и безопасных, но вместе с тем и дорогостоящих, особенно, если для защиты контура от коррозии дополнительно используется графитная паста. В свою очередь линейный контур заземления – это обычная полоса металла, вкопанная в землю и подключенная к электрощиту. В противовес модульно-штыревой конструкции, линейная отличается абсолютной простой, незамысловатостью и низкой ценой. Однако, вместе с тем линейный контур обладает и наименьшей эффективностью в большинстве ситуаций.

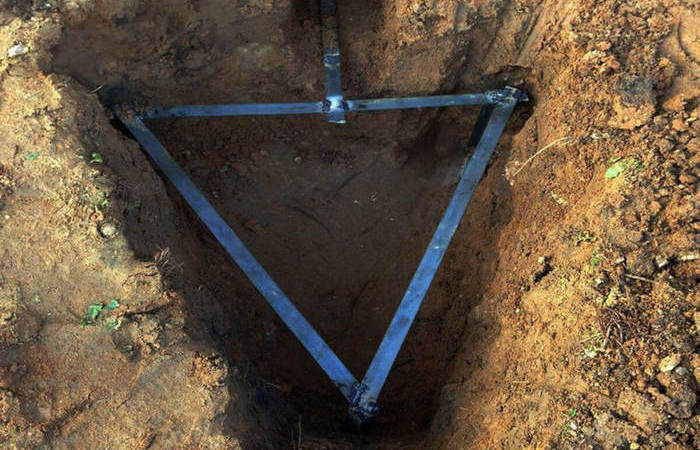

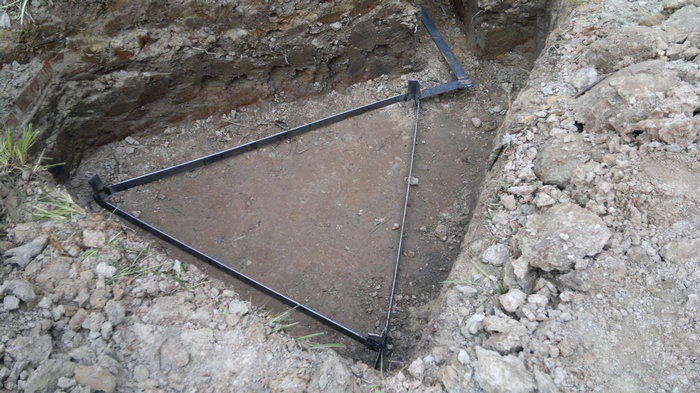

Именно поэтому начиная с советских времен и по сей день в бытовой электрике наиболее широко используется компромиссный вариант с треугольным контуром. Название конструкции говорит само за себя. Чаще всего это стальной треугольник, сваренный или собранный из прутьев длиной не менее 2.5 метра. Единственным недостатком треугольного контура является его площадь. Если дачный участок совсем небольшой, то с установкой такого заземления могут возникнуть известные проблемы. Кроме того, не стоит забывать, что, как и любой другой контур, треугольник должен обязательно вкапываться ниже уровня промерзания почвы. В остальном подобная конструкция сочетает в себе дешевизну, простоту монтажа и относительно высокую эффективность.




Треугольные контуры заземления впервые стали использоваться в Советском Союзе в 1949 году. Не исключено, что делали их и раньше. Однако, первое задокументированное свидетельство применения рассматриваемой технологии встречается лишь в «Правилах устройства электроустановок» от упомянутого года. В дальнейшем заземление треугольником стало упоминаться и в других книгах, а также нормативных документах, как рекомендованное к использованию.




Собственно, треугольная форма контура была использована по той простой причине, что именно треугольник – это самая простая геометрическая фигура после прямой. Сварить квадрат или круг гораздо сложнее. Что интересно, эффективность такого контура едва ли окажется выше, чем у треугольника. При этом, как уже было отмечено выше, простейший линейный контур заземления, обладает недостаточной эффективностью и надежностью.
